Yapılabilecek deneyler:

Seri-Paralel Bağlama,

Kaynak uzaklığına gore I, V değişimi,

Ortam sıcaklığına göre I, V değişimi,

Kaynağın filitre ile spektrum değişimi,

Güneş hücresi verim hesaplarının yapılması,

Güneş hücresi + Lityum Pil Şarj-Deşarj deneyleri

Standart Malzemeler

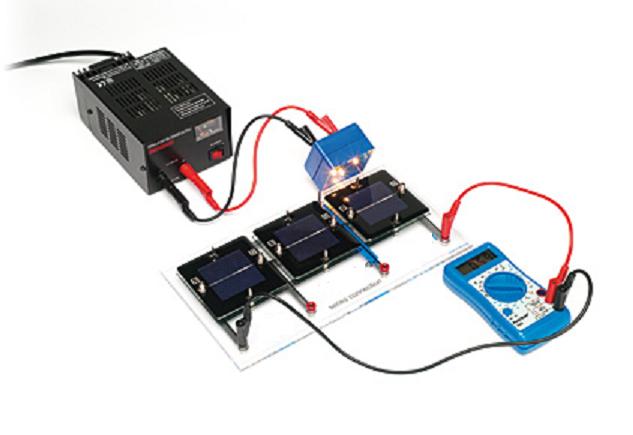

6 adet güneş hücresi, 1 adet voltmetre, 1 adet ampermetre, 1 adet 10mW/cm² ışık kaynağı, bağlantı aparatları ve kabloları, 1 adet şarj edilebilir Li veya Ni-Cd pil, 1 adet termometre

Açıklamalar
Bu deney seti ile güneşten elektrik elde edilirken nelere dikkat edileceği öğretilmektedir.  Işık kaynağı olarak 10mW/cm² şiddetinde halojen lamba kullanılmaktadır. Ayrıca güneş hücrelerinin tüm karakteristik özellikleri incelenmektedir.  Ayrıca Lityum pillerine bağlantılar, pillerin şarj ve deşarj edilmeleri gibi deneyler de yapılabilmektedir. Günümüzde alternatif enerji konusunda çok önem kazanan bu deney seti laboratuvarınıza zenginlik sağlayacaktır.

Bu deneylerden akım gerilim karakteristiği için yandaki devre kullanılır. Devreye bağlanan değişken dirençle güneş hücresinden dolayı oluşan akım limitlenmiş olur. R değiştirilerek gerilim ve akımlar ölçülür. R=0 iken ölçülen akım kısa devre akımı ve R maksimum değerinde iken ölçülen gerilim ise açık devre gerilimidir. Akım-gerilim grafiği yanda gösterilmektedir. güneş hücresi diyot modeli kullanılarak gereken analiz yapıldığında mesela grafikten I=0.43[1- e^13/84V]+ 250 mA olduğu bulunabilir. Bu denklemden maksimum güçteki (P=IV) voltaj: V_mg bulunabilir. Bu deney setinde ayrıca gerilimlerin ortam sıcaklığına, uzaklığa ve gelme açısına göre değişimleri incelenerek verim hesapları da yapılmaktadır.
